2021-07-27
天车在生产带来了巨大的高效、方便、快捷，但由于机械的不安全因素，现场使用环境、频率的影响，频繁出现故障。本论文主要对天车常见的机械故障做出分析，用以减少其的维修次数，实现实际效益。以下是天车常见机械故障情况及问题分析。
一、钢丝绳
1、故障分析
钢丝绳在运行过程中，每根钢丝绳的受力情况非常复杂，因各钢丝在绳中的位置不同。即使受最简单的拉伸力，每根钢丝绳之间受力分布也不同，钢丝绳破断的主要原因是超载，同时还与在滑轮、卷筒的穿绕次数有关，每穿绕一次钢丝绳就产生由直变曲再由曲变直的过程，穿绕次数越多就易损坏、破断；其次钢丝绳的破断与绕过滑轮、卷筒的直径、工作环境、工作类型、保养情况有关。
2、预防措施
(1)起重机在作业运行过程中起重量不要超过额定起重量。
(2)起重机的钢丝绳要根据工作类型及环境选择适合的钢丝绳。制绳前绳芯浸涂润滑油，可减少钢丝间互相摩擦所引起的损伤。双绕绳挠性较好，制造简便，应用最广。
(3)对钢丝绳要进行定期的润滑。
(4)起重机在作业时不要使钢丝绳受到突然冲击力。
二、卷筒及钢丝绳压板
卷筒是起重机重要的受力部件，在使用过程中会出现筒壁减薄、孔洞及断裂故障。造成这些故障的原因是卷筒和钢丝绳接触相互挤压和摩擦。当卷筒减薄到一定的程度时，因承受不住钢丝绳施加的压力而断裂。为防止卷筒这种机械事故的发生，按照国家标准，卷筒的筒壁磨损达到原来的20%或出现裂纹时应及时进行更换。
三、减速机齿轮
1、故障分析
减速器是天车的重要传动部件，通过齿轮啮合对扭矩进行传递，把电动机的高速运转调到需要的转速，在传递扭矩过程中齿轮会出现轮齿折断、齿面点蚀、齿面胶和、齿面磨损等机械故障，造成齿轮的故障原因分别如下：
(1)短时间过载或受到冲击载荷，多次重复弯曲引起的疲劳折断；
(2)齿面不光滑，有凸起点产生应力集中，或润滑剂不清洁；
(3)由于温度过高引起润滑失效；
(4)由于硬的颗粒进入摩擦面引起磨损。
(5)预防措施
(6)起重机不能起载使用，启动、制动要缓慢、平稳，非特定情况下禁止突然打反车；
(7)更换润滑剂要及时，并把壳体清洁干净，同时要选择适当型号的润滑剂；
(8)要经常检查润滑油是否清洁；发现润滑不清洁要及时更换。
查看详细
2021-07-22
一、天车分布及概况 1 1. 天车分布图： 1 2. 基本概况： 2 二、编制目的 2 三、编制依据 2 四、适用范围 2 五、工作原则 3 六、应急救援组织机构及职责
查看详细
2021-07-22

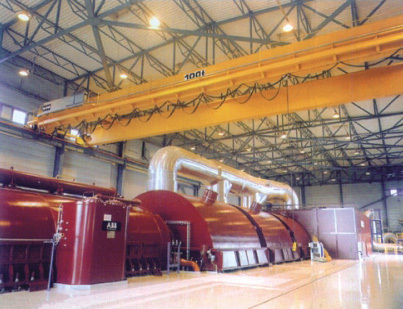

普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。起重小车又由起升机构、小车运行机构和小车架三部分组成。
起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。小车架是支托和安装起升机构和小车运行机构等部件的机架，通常为焊接结构。
起重机运行机构的驱动方式可分为两大类：一类为集中驱动，即用一台电动机带动长传动轴驱动两边的主动车轮；另一类为分别驱动、即两边的主动车轮各用一台电动机驱动。中、小型桥式起重机较多采用制动器、减速器和电动机组合成一体的“三合一”驱动方式，大起重量的普通桥式起重机为便于安装和调整，驱动装置常采用万向联轴器。
起重机运行机构一般只用四个主动和从动车轮，如果起重量很大，常用增加车轮的办法来降低轮压。当车轮超过四个时，必须采用铰接均衡车架装置，使起重机的载荷均匀地分布在各车轮上。
桥架的金属结构由主粱和端粱组成，分为单主粱桥架和双粱桥架两类。单主粱桥架由单根主粱和位于跨度两边的端粱组成，双粱桥架由两根主粱和端粱组成。
主粱与端粱刚性连接，端粱两端装有车轮，用以支承桥架在高架上运行。主粱上焊有轨道，供起重小车运行。桥架主粱的结构类型较多比较典型的有箱形结构、四桁架结构和空腹桁架结构。
箱形结构又可分为正轨箱形双粱、偏轨箱形双粱、偏轨箱形单主粱等几种。正轨箱形双粱是广泛采用的一种基本形式，主粱由上、下翼缘板和两侧的垂直腹板组成，小车钢轨布置在上翼缘板的中心线上，它的结构简单，制造方便，适于成批生产，但自重较大。
偏轨箱形双粱和偏轨箱形单主粱的截面都是由上、下翼缘板和不等厚的主副腹板组成，小车钢轨布置在主腹板上方，箱体内的短加劲板可以省去，其中偏轨箱形单主粱是由一根宽翼缘箱形主粱代替两根主粱，自重较小，但制造较复杂。
四桁架式结构由四片平面桁架组合成封闭型空间结构，在上水平桁架表面一般铺有走台板，自重轻，刚度大，但与其他结构相比，外形尺寸大，制造较复杂，疲劳强度较低，已较少生产。
空腹桁架结构类似偏轨箱形主粱，由四片钢板组成一封闭结构，除主腹板为实腹工字形粱外，其余三片钢板上按照设计要求切割成许多窗口，形成一个无斜杆的空腹桁架，在上、下水平桁架表面铺有走台板，起重机运行机构及电气设备装在桥架内部，自重较轻，整体刚度大，这在中国是较为广泛采用的一种型式。
普通桥式起重机主要采用电力驱动，一般是在司机室内操纵，也有远距离控制的。起重量可达五百吨，跨度可达60米。
简易梁桥式起重机又称粱式起重机，其结构组成与普通桥式起重机类似，起重量、跨度和工作速度均较小。桥架主粱是由工字钢或其他型钢和板钢组成的简单截面粱，用手拉葫芦或电动葫芦配上简易小车作为起重小车，小车一般在工字粱的下翼缘上运行。桥架可以沿高架上的轨道运行，也可沿悬吊在高架下面的轨道运行，这种起重机称为悬挂粱式起重机。
查看详细
2021-07-22
起重机械的安装队伍可选择有安装资格的制造厂家，形成制造、安装、调试一条龙的服务模式。除此之外，选择的安装单位必须是具有省级质量技术监督部门颁发的《特种设备安装（维修）安全认可证》的专业队伍，并具有安装相应起重量的安装资格。安装单位确定后，安装前要协助安装单位办理特种设备开工报告，并检查安装队伍的施工组织方案、安装设备、安装程序、技术要求、安装过程中隐蔽工程验收记录、自检报告等是否符合要求。安装完毕后要监督安装单位进行全面自检和运行试验、载荷试验，确认自检合格后，申报特种设备检验机构进行安装验收。验收合格并取得了《安全使用许可证》后，方可投入使用。验收合格后，使用单位应将起重机随机技术资料、安装资料及检验报告书等有关技术资料存档。以后在使用中发生的定期检验、大修、改造、事故记录等资料也一并存入起重机械安全技术档案
查看详细
